When using the following features on Sybase ASE:

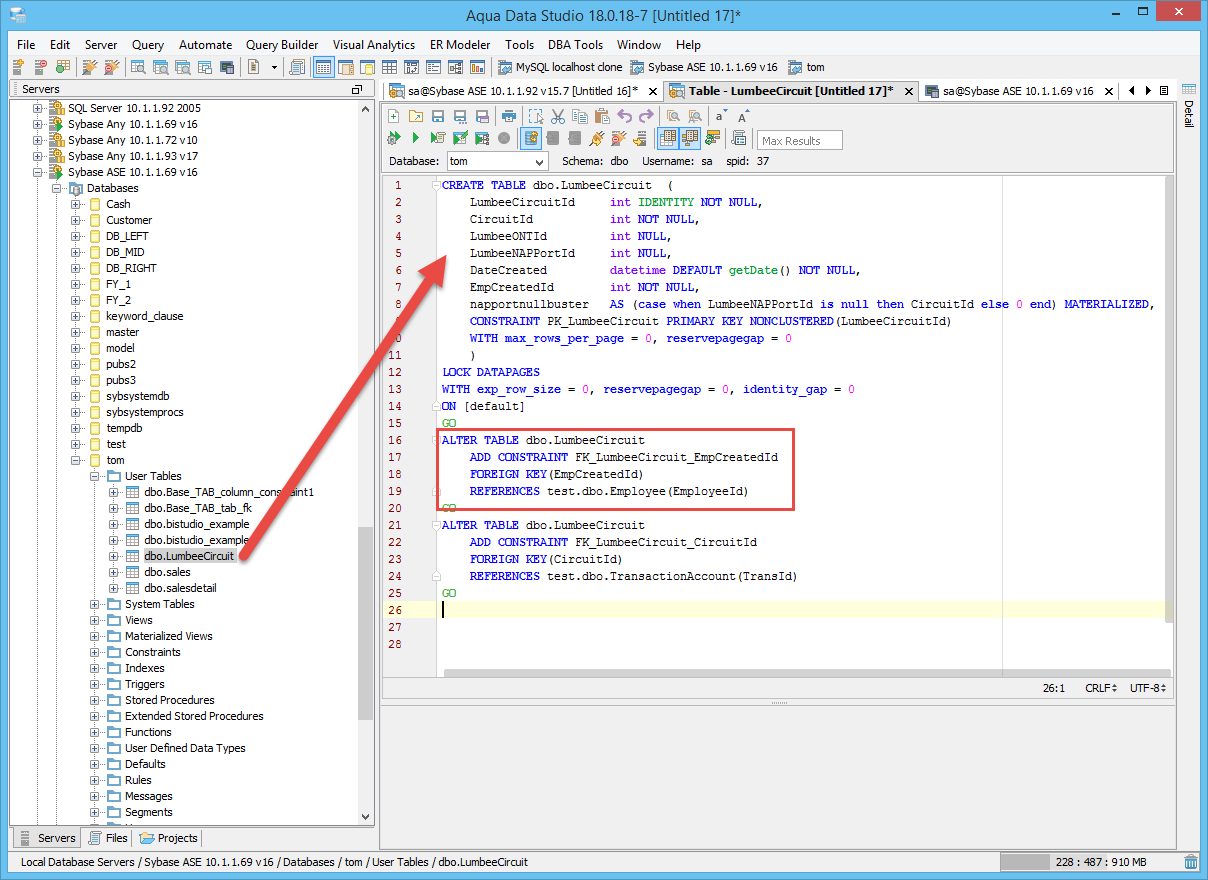

Scribe Object to (New) Window -> Create (Full)
Describe Table (Ctrl+D)
They both appear to be displaying incorrect information regarding Foreign Key Relationships for Cross Database Constraints. In my specific instance, a different table and column is displayed for the Foreign Key. For Example:
Displayed Text (for a Table in the “Customer” database):
ALTER TABLE dbo.LumbeeCircuit
ADD CONSTRAINT FK_LumbeeCircuit_EmpCreatedId
FOREIGN KEY(EmpCreatedId)
REFERENCES Cash.dbo.TransactionAccount(TransId)
Actual Relationship:
ALTER TABLE dbo.LumbeeCircuit
ADD CONSTRAINT FK_LumbeeCircuit_EmpCreatedId
FOREIGN KEY(EmpCreatedId)
REFERENCES Cash.dbo.Employee(EmployeeId)

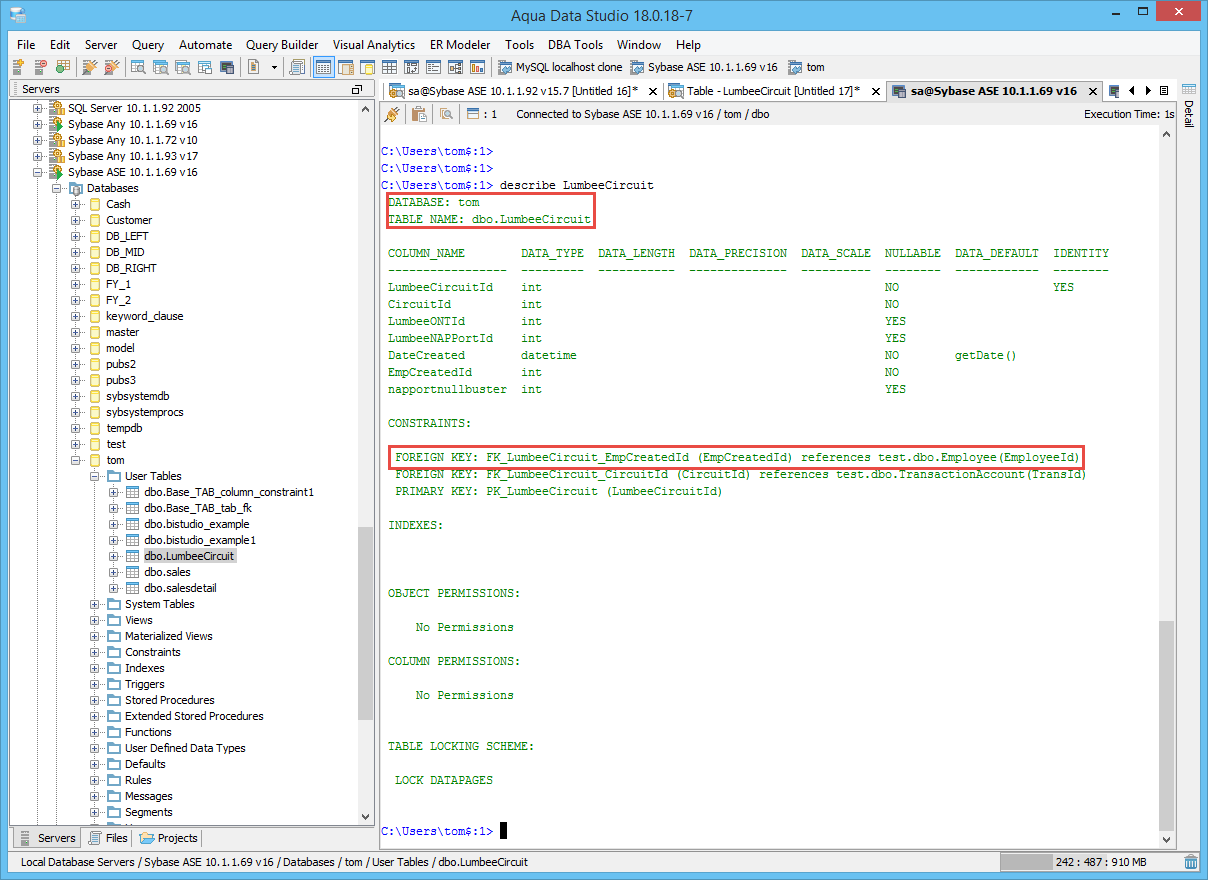

Or with the describe command:
CONSTRAINTS:
FOREIGN KEY: FK_LumbeeCircuit_EmpCreatedId (EmpCreatedId) references TransactionAccount(TransId)
But it should say:
CONSTRAINTS:
FOREIGN KEY: FK_LumbeeCircuit_EmpCreatedId (EmpCreatedId) references Cash.dbo.Employee(EmployeeId)
I have verified that the relationship is created as it should using the built-in sp_helpconstraint Sybase ASE command. Watching some of the network traffic when ADS is generating this information, this query appears to return some invalid data.
Query:
use cash
go
SELECT su.name as table_schema, object_name(sr.tableid) table_name, sc1.name column_name, object_name(sr.constrid) const_name, 'FK' as ctype, '' key1, '' key2, '' key3, '' key4, '' key5, '' key6, '' key7, '' key8, '' key9, '' key10, '' key11, '' key12, '' key13, '' key14, '' key15, '' key16, '' key17, '' key18, '' key19, '' key20, '' key21, '' key22, '' key23, '' key24, '' key25, '' key26, '' key27, '' key28, '' key29, '' key30, '' key31, '' as checkText, pmrydbname, USER_NAME(ftab.uid), ftab.name, USER_NAME(rtab.uid), rtab.name, col_name(sr.tableid, sr.fokey1), col_name(sr.tableid, sr.fokey2), col_name(sr.tableid, sr.fokey3), col_name(sr.tableid, sr.fokey4), col_name(sr.tableid, sr.fokey5), col_name(sr.tableid, sr.fokey6), col_name(sr.tableid, sr.fokey7), col_name(sr.tableid, sr.fokey8), col_name(sr.tableid, sr.fokey9), col_name(sr.tableid, sr.fokey10), col_name(sr.tableid, sr.fokey11), col_name(sr.tableid, sr.fokey12), col_name(sr.tableid, sr.fokey13), col_name(sr.tableid, sr.fokey14), col_name(sr.tableid, sr.fokey15), col_name(sr.tableid, sr.fokey16), col_name(sr.reftabid, sr.refkey1), col_name(sr.reftabid, sr.refkey2), col_name(sr.reftabid, sr.refkey3), col_name(sr.reftabid, sr.refkey4), col_name(sr.reftabid, sr.refkey5), col_name(sr.reftabid, sr.refkey6), col_name(sr.reftabid, sr.refkey7), col_name(sr.reftabid, sr.refkey8), col_name(sr.reftabid, sr.refkey9), col_name(sr.reftabid, sr.refkey10), col_name(sr.reftabid, sr.refkey11), col_name(sr.reftabid, sr.refkey12), col_name(sr.reftabid, sr.refkey13), col_name(sr.reftabid, sr.refkey14), col_name(sr.reftabid, sr.refkey15), col_name(sr.reftabid, sr.refkey16), sr.status as status, 1 as status2, '' as segname, -1 as maxrowsperpage, 0 as indid, -1 as fill_factor, -1 as res_page_gap, sc1.colid, '' ord1, '' ord2, '' ord3, '' ord4, '' ord5, '' ord6, '' ord7, '' ord8, '' ord9, '' ord10, '' ord11, '' ord12, '' ord13, '' ord14, '' ord15, '' ord16, '' ord17, '' ord18, '' ord19, '' ord20, '' ord21, '' ord22, '' ord23, '' ord24, '........' ord25, '' ord26, '' ord27, '' ord28, '' ord29, '' ord30, '' ord31, null
FROM customer..sysreferences sr
, customer..syscolumns sc1
, customer..syscolumns sc2
, customer..syscolumns sc3
, customer..syscolumns sc4
, customer..syscolumns sc5
, customer..syscolumns sc6
, customer..sysobjects so
, customer..sysusers su
, customer..sysobjects ftab
, sysobjects rtab
WHERE sr.tableid*=sc1.id AND sr.fokey1*=sc1.colid AND sr.reftabid*=sc2.id
AND sr.refkey1*=sc2.colid AND sr.tableid*=sc3.id AND sr.fokey2*=sc3.colid
AND sr.reftabid*=sc4.id AND sr.refkey2*=sc4.colid AND sr.reftabid*=sc5.id
AND sr.refkey2*=sc5.colid AND sr.reftabid*=sc6.id AND sr.refkey2*=sc6.colid
AND sr.tableid=so.id AND so.uid=su.uid AND sr.tableid *= ftab.id
and sr.reftabid *= rtab.id AND sr.frgndbname is null
AND su.name = 'dbo' AND sr.tableid = object_id('customer.dbo.LumbeeCircuit')
Some of the output data
table_schema table_name column_name const_name ctype name pmrydbname column41 name
dbo (null) EmpCreatedId (null) FK LumbeeCircuit Cash dbo Employee
dbo (null) CircuitId (null) FK LumbeeCircuit (null) dbo TransactionAccount
V18 svn #55491, #55493 and V19 svn# 55492 - Fixed the query to handle foreign key extraction correctly and qualify the table for cross database references.
